Q77C16
La serie Q77C16 es un sistema abisagrada de canal 16 con rotura de puente térmico de apertura interior y exterior, con un alto aislamiento para ventanas que cumple con elevados requisitos de aislamiento térmico, estabilidad y seguridad.
Es un sistema muy completo, incluso para ventanas de grandes dimensiones, es el medio ideal para vivir rodeado de diseño y bienestar. Una capacidad de acristalamiento de hasta 52 mm, que posibilita la utilización de vidrios energéticamente eficientes y composiciones con grandes espesores, confiere a este sistema unas excelentes prestaciones acústicas y térmicas.
Compuesta por marcos tubulares de 70 mm y hoja tubulares de 77 mm en rotura de puente térmico mediante varillas aislantes de poliamida 66 GF25 de 24 mm, con corte a inglete unidos por doble escuadra de fundición de 27 o 40 mm y con triple junta de estanqueidad en EPDM.
Con una amplia gama de accesorios que le permiten diversidad de aperturas: practicable, oscilo batiente, abatible, oscilo paralela y plegable. La posibilidad de la utilización de herrajes ocultos le dan un aspecto aún más elegante, ya que las bisagras no están a la vista. Con posilibilidad de cierre antiefracción, ofreciendo un máximo nivel de seguridad.
Características técnicas de la serie Q77C16
| Secciones |
|
| Espesor medio teórico |
|
| Longitud de poliamida |
|
| Cortes |
|
| Uniones |
|
| Junquillos |
|
| Acristalamiento | De 22 a 52 mm |
| Estanqueidad |
|
| Coeficiente de transmisión térmica |
|
| Zonas de cumplimiento del CTE |
|
| Clasificación | Sobre una ventana oscilobatiente de 2 hojas de 1230 x 1480 mm
|
| Aislamiento acústico | Cálculo según norma UNE-EN 14351-1:2006+A1;201 1
|
| Herraje | Posibilidades de herraje:
|
| Seguridad | Ensayo según norma UNE-EN 14609:2004
|
| Dimensiones máximas por hoja |
|
| Peso máximo por hoja |
|

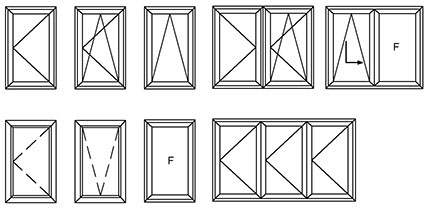

| Aperturas |
|
