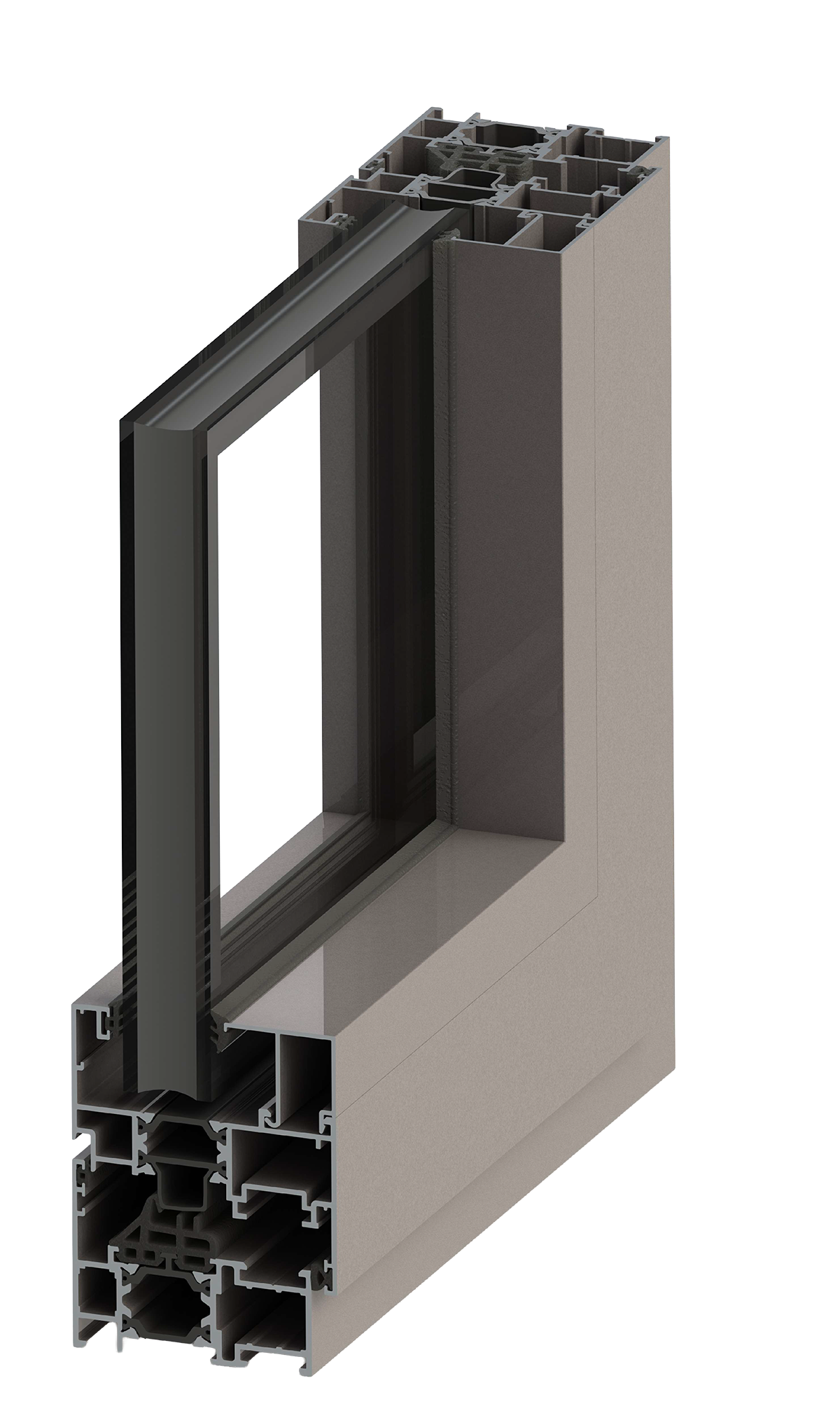

Q65 CE
El sistema Q65 CE pertenece a la serie de ventanas practicables con rotura de puente térmico de Qsystems, diseñado para ofrecer un elevado aislamiento térmico y acústico, junto con una gran resistencia estructural y estanqueidad. Gracias a su construcción con perfiles tubulares de aluminio y poliamidas de 24 mm Low Lambda PA66 GF25, este sistema proporciona una solución eficiente y versátil para proyectos residenciales y comerciales.
La serie está compuesta por marcos de 65 mm y hojas de 72 mm, con cortes a inglete unidos mediante doble escuadra de fundición de 14 o 40 mm y triple junta de EPDM, garantizando una elevada hermeticidad y durabilidad. Además, permite diferentes configuraciones de apertura como batiente, oscilobatiente, abatible, oscilo paralela o puerta, adaptándose a múltiples necesidades arquitectónicas.
El sistema alcanza excelentes prestaciones técnicas, con clasificación Clase 4 en permeabilidad al aire, Clase E1650 en estanqueidad al agua y Clase C5 en resistencia al viento. Su transmitancia térmica del marco puede llegar hasta Uf = 1,8 W/m²K con espumas aislantes, contribuyendo al cumplimiento de las exigencias del CTE y mejorando la eficiencia energética del edificio.
La capacidad de acristalamiento de 20 a 48 mm permite incorporar vidrios de altas prestaciones térmicas y acústicas, fijados mediante junquillos interiores clipados rectos o curvos. El sistema puede fabricarse en acabado anodizado o lacado QUALICOAT en cualquier color RAL, ofreciendo una estética moderna y gran resistencia frente a la intemperie.
Características técnicas de la serie Q65 CE

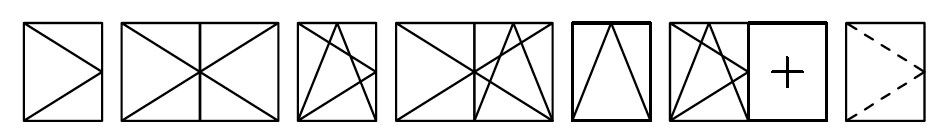

Aperturas |
|
Secciones |
|
Longitud de poliamida | 24 mm y 34 mm en marcos y hojas según configuración |
Cortes | A inglete |
Uniones |
|
Acristalamiento | De 20 a 48 mm |
Herraje y compatibilidad |
|
Estanqueidad |
|
Espesor medio teórico |
|
Coeficiente de transmisión térmica | Para distintas configuraciones de vidrio:
|
Zonas de cumplimiento del CTE | Zonas de cumplimiento del CTE:
(en función de la transmitancia del vidrio |
Clasificación | Sobre ventana oscilobatiente de dos hojas de 1230 x 1480 mm:
|
Aislamiento acústico | Cálculo según norma UNE-EN 14351-1:2006+A1:2011:
|
