Q65 C16
La serie Q65 C16 de QSYSTEMS es un sistema de ventanas y balconeras practicables con rotura de puente térmico, diseñado para ofrecer un elevado nivel de aislamiento térmico y acústico, una excelente estanqueidad y una gran resistencia estructural, adaptándose tanto a proyectos residenciales como de edificación de altas prestaciones.

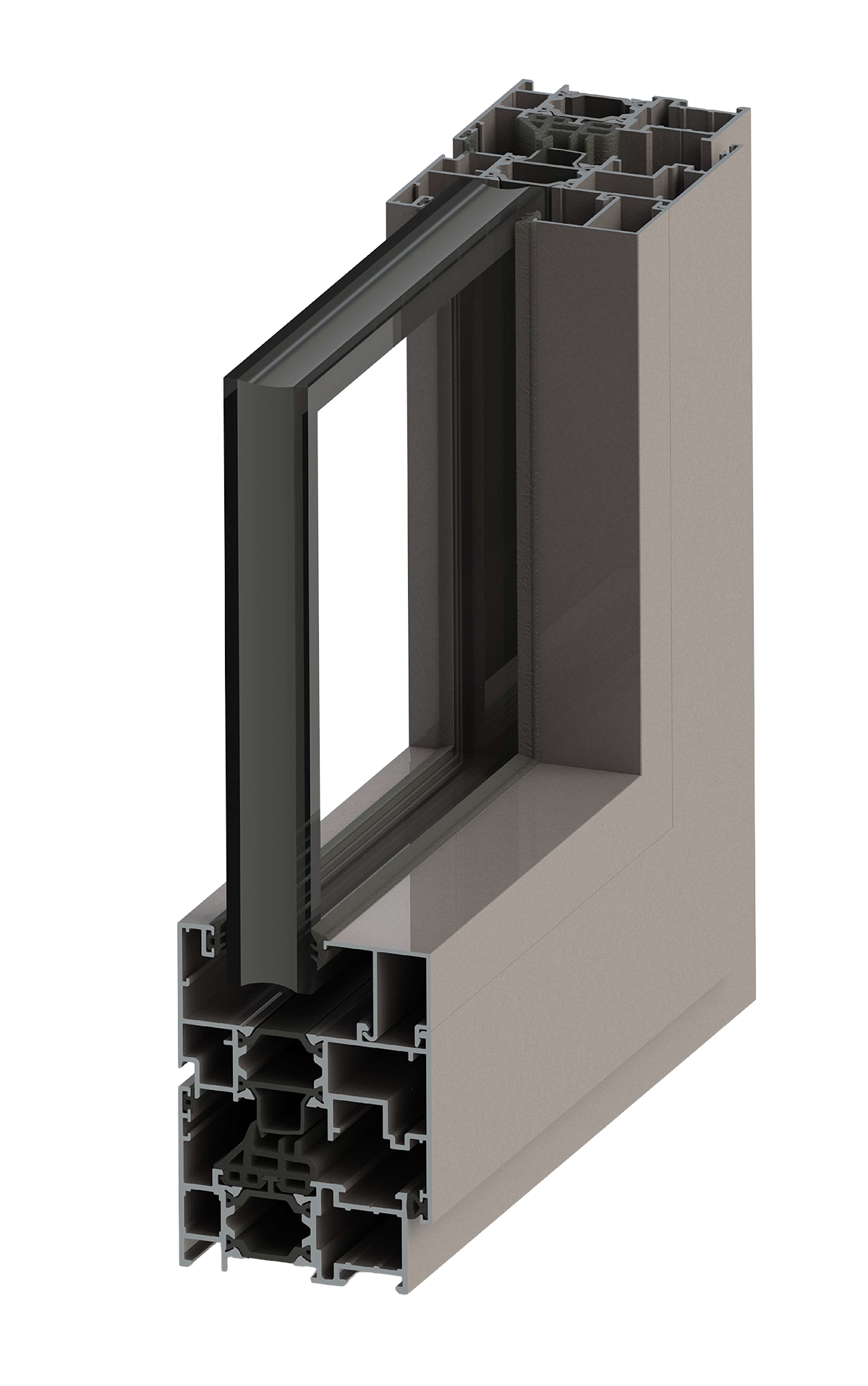

El sistema está formado por marcos tubulares de 65 mm y hojas de 72 mm de profundidad, fabricados con perfiles de aluminio extruido en aleación 6063 o 6060 con tratamiento T5. La rotura de puente térmico se realiza mediante varillas aislantes de poliamida Low Lambda PA66 GF25 de 24 mm, mejorando la eficiencia energética y el confort interior.
La carpintería incorpora triple junta de estanqueidad en EPDM y uniones mecánicas mediante cortes a inglete y doble escuadra de fundición, garantizando una elevada estabilidad, durabilidad y precisión en el ensamblaje.
El sistema permite diferentes configuraciones de apertura, como practicable, oscilobatiente, abatible, oscilo-paralela o puerta balconera, ofreciendo una gran versatilidad de diseño y funcionalidad. Además, admite acristalamientos de entre 20 y 48 mm, posibilitando la integración de vidrios de altas prestaciones para mejorar el aislamiento térmico y acústico del conjunto.
La serie Q65 C16 alcanza excelentes prestaciones de ensayo, con clasificación Clase 4 en permeabilidad al aire, Clase E1200 en estanqueidad al agua y Clase 5 en resistencia al viento, conforme a normativa UNE-EN. Asimismo, presenta un coeficiente de transmisión térmica del marco desde Uf = 1,8 W/m²K con espumas aislantes.
El sistema puede suministrarse con acabado anodizado o lacado QUALICOAT en una amplia gama de colores RAL, ofreciendo una solución estética, robusta y eficiente para todo tipo de proyectos arquitectónicos.
Características técnicas de la serie Q65 C16

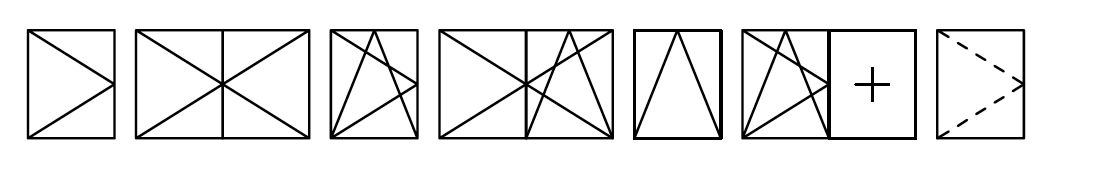

| Aperturas |
|
| Secciones |
|
| Dimensiones máx. hoja | Ancho (L) = 1.600 mm | Alto (H) = 2.800 mm |
| Peso máx. hoja | 180 Kg Consultar peso y dimensiones máx. según tipología |
| Longitud de poliamida | 24 mm y 34 mm en marcos y hojas según configuración |
| Cortes | A inglete |
| Uniones |
|
| Acristalamiento | De 20 a 48 mm |
| Herraje y compatibilidad |
|
| Estanqueidad |
|
| Espesor medio teórico perfiles |
|
Coeficiente de transmisión térmica | Para distintas configuraciones de vidrio:
|
Zonas de cumplimiento del CTE | Zonas de cumplimiento del CTE:
(en función de la transmitancia del vidrio) |
| Clasificación | Sobre ventana oscilobatiente de dos hojas de 1230 x 1480 mm:
|
| Aislamiento acústico | Cálculo según norma UNE-EN 14351-1:2006+A1:2011:
|
